AC 회로 임피던스 계산기 사용법 및 위상각 복소 임피던스 완벽 해석

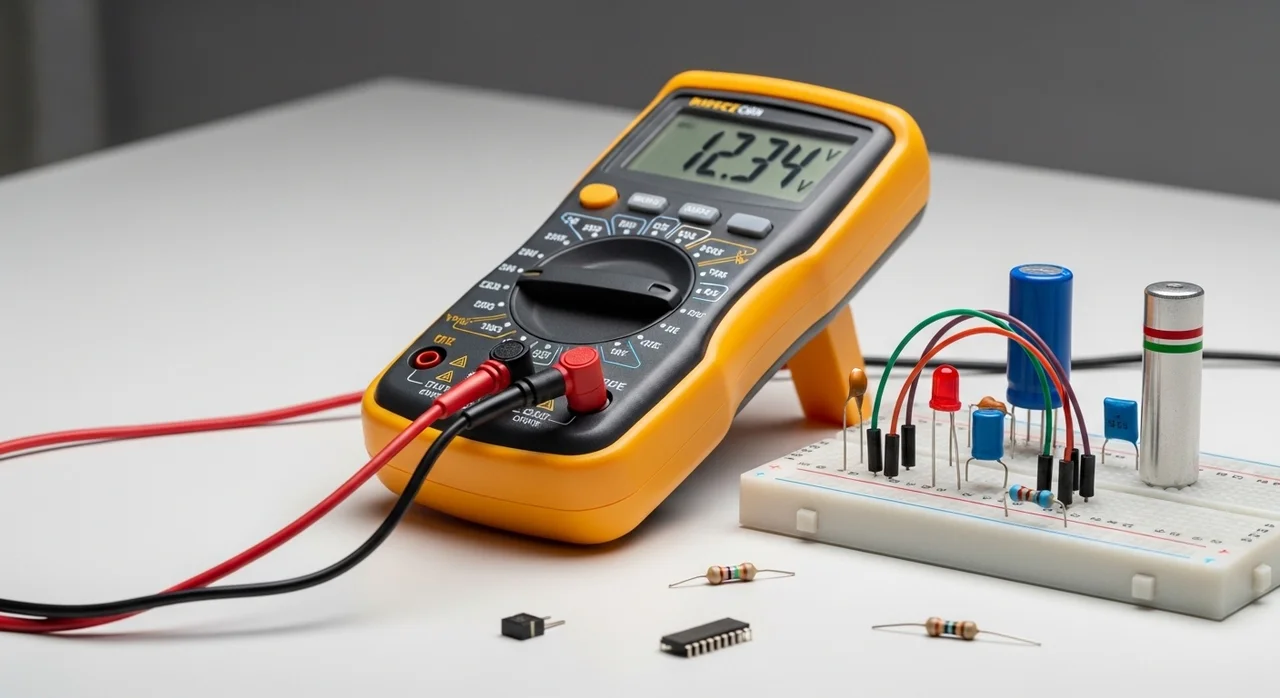

전자공학이나 전기 회로를 공부하다 보면 가장 먼저 마주치는 난관이 바로 교류(AC) 회로의 임피던스 계산이에요. 직류 회로에서는 단순한 저항(R)만 고려하면 되지만, 교류 회로에서는 시간에 따라 변하는 전압과 전류 때문에 상황이 훨씬 복잡해지거든요.

처음에는 이 개념이 낯설게 느껴질 수 있지만, 임피던스를 이해하면 회로가 주파수에 따라 어떻게 반응하는지 예측할 수 있게 돼요. 오늘 소개해드리는 AC 임피던스 계산기를 활용하면 복잡한 수식 없이도 정확한 값을 얻을 수 있답니다.

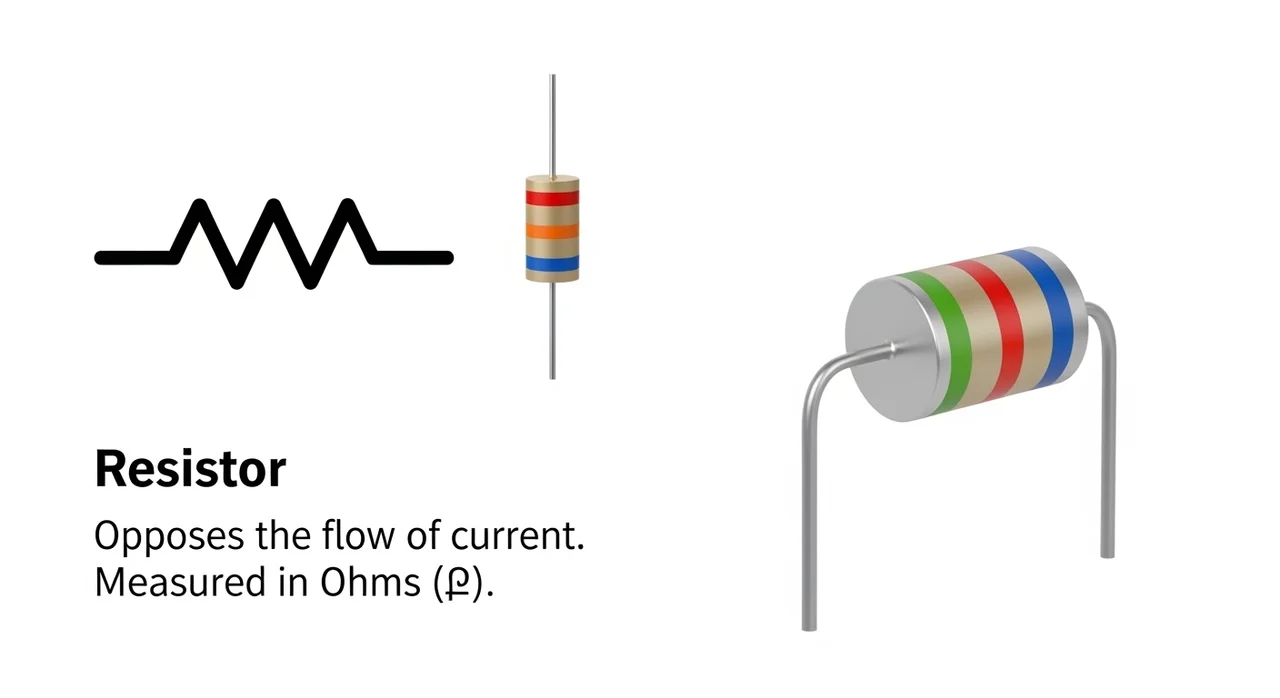

임피던스(Z)는 단순히 하나의 값이 아니라 저항, 인덕턴스, 커패시턴스라는 세 가지 물리량이 조합되어 만들어집니다. 각 요소가 교류 회로에서 어떤 역할을 하는지 한눈에 비교해 볼까요?

여기서 'j'는 허수 단위를 나타내는데, 이는 리액턴스 성분이 저항과 90도의 위상차를 가지고 있음을 의미해요. 이 수치들을 수동으로 계산하려면 삼각함수와 복소수 연산이 필수적이라 많은 분이 여기서 포기하시곤 하죠.

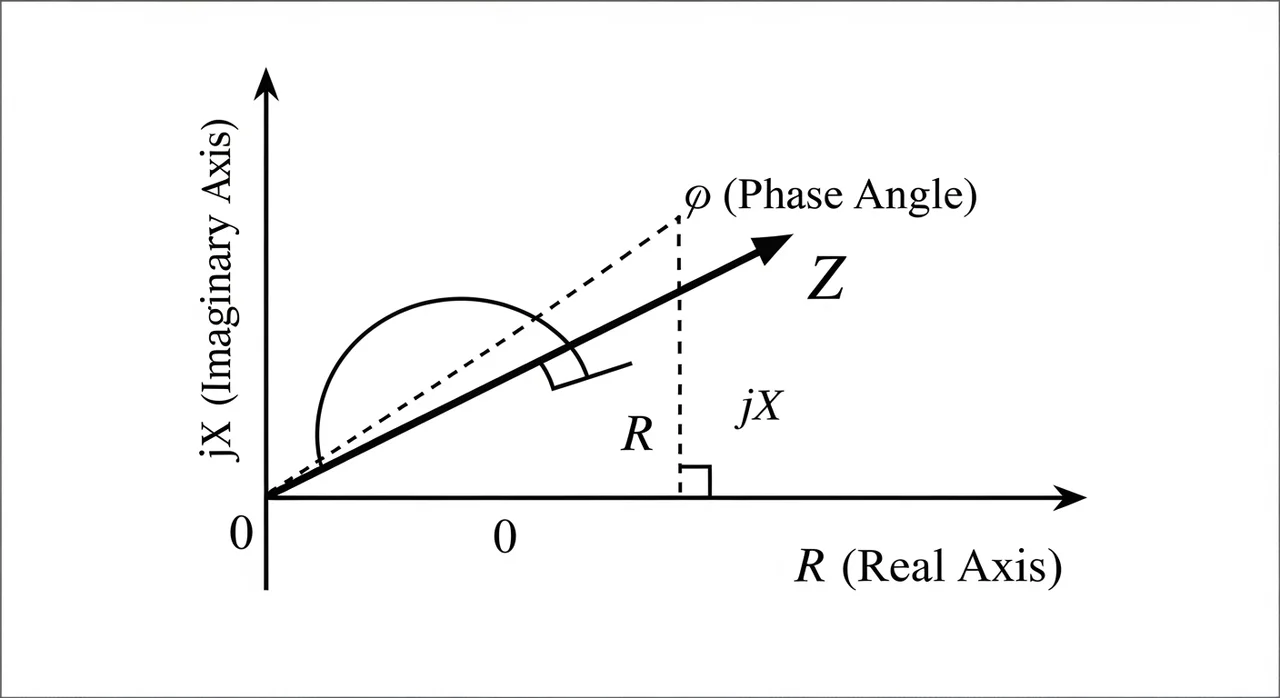

복소 임피던스 Z는 실수부인 저항(R)과 허수부인 리액턴스(X)의 합으로 표현됩니다. 이를 벡터 평면에 나타내면 임피던스의 크기와 위상각(Phase Angle)을 직관적으로 이해할 수 있어요.

"임피던스의 크기 |Z| = √(R² + X²)이며, 위상각 θ = arctan(X/R)로 정의됩니다."

— 회로이론 기초 원리

위상각은 전압이 전류보다 얼마나 앞서 있는지 또는 뒤처져 있는지를 알려주는 지표예요. 만약 위상각이 양수(+)라면 회로는 유도성(Inductive) 성격이 강하고, 음수(-)라면 용량성(Capacitive) 성격이 강하다고 판단할 수 있습니다.

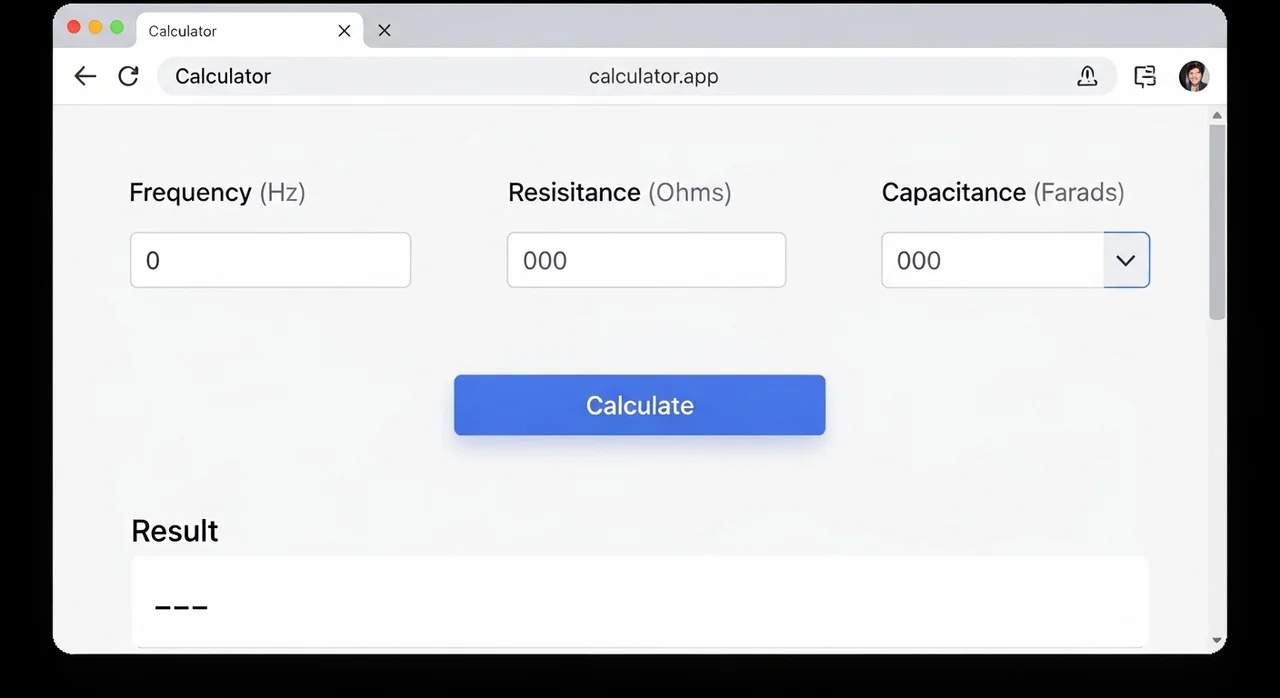

이제 복잡한 공식은 잊으셔도 좋습니다. 전용 계산기를 활용하면 입력값 몇 개만으로 모든 결과를 얻을 수 있거든요. 아래 단계를 따라 해 보세요.

이 계산기를 사용하면 공학용 계산기에서 복소수 모드를 설정하느라 애먹을 필요가 없어서 정말 편리해요. 특히 과제를 하거나 실제 회로를 설계할 때 검증용으로 아주 훌륭합니다.

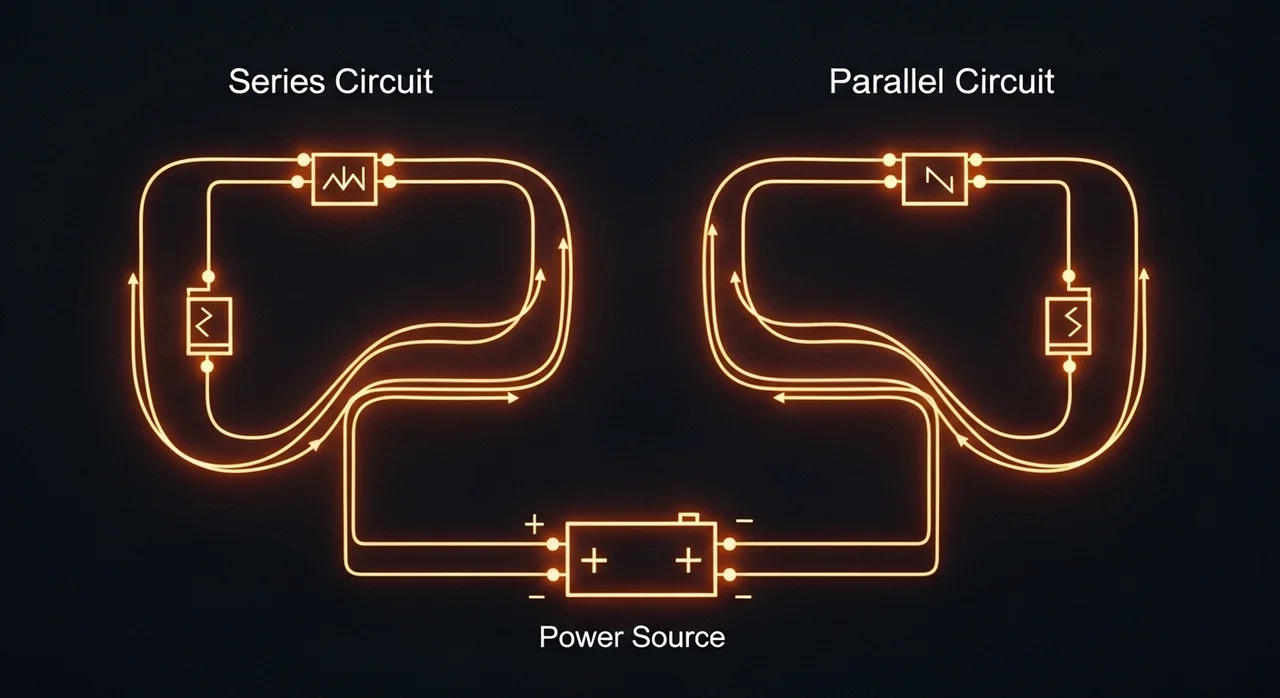

많은 분이 실수하는 부분 중 하나가 연결 방식에 따른 계산법이에요. 직렬과 병렬은 임피던스를 합산하는 원리가 완전히 다르답니다.

병렬 회로의 경우 분수 형태의 복소수 연산이 들어가기 때문에 손으로 풀다가 실수할 확률이 90% 이상이에요. 이럴 때일수록 전용 계산기를 사용하는 것이 정신 건강에 이롭습니다!

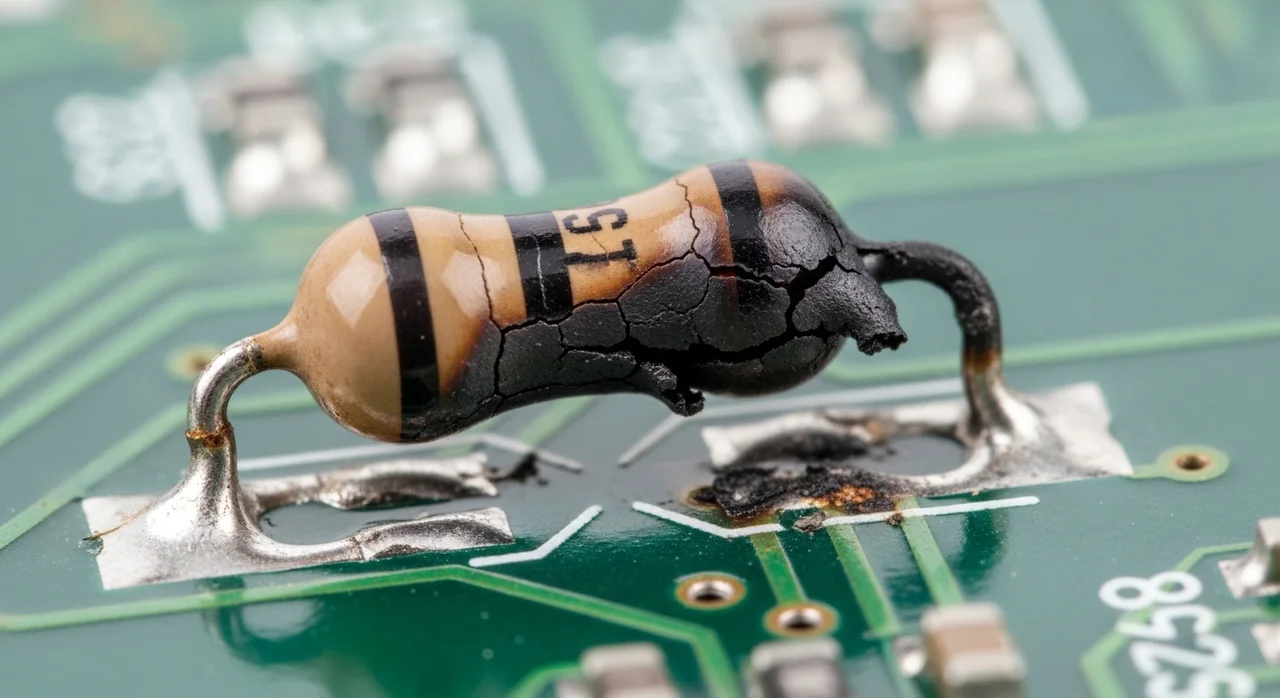

임피던스 계산 결과를 실제 회로에 적용할 때는 몇 가지 주의 사항이 있습니다. 단순히 수치만 맞다고 끝이 아니거든요.

또한, 부품의 오차(Tolerance)도 고려해야 해요. 이론적으로 계산한 임피던스 값과 실제 측정값이 약간 다를 수 있는데, 이는 부품 자체의 내부 저항이나 기생 성분 때문일 가능성이 큽니다.
